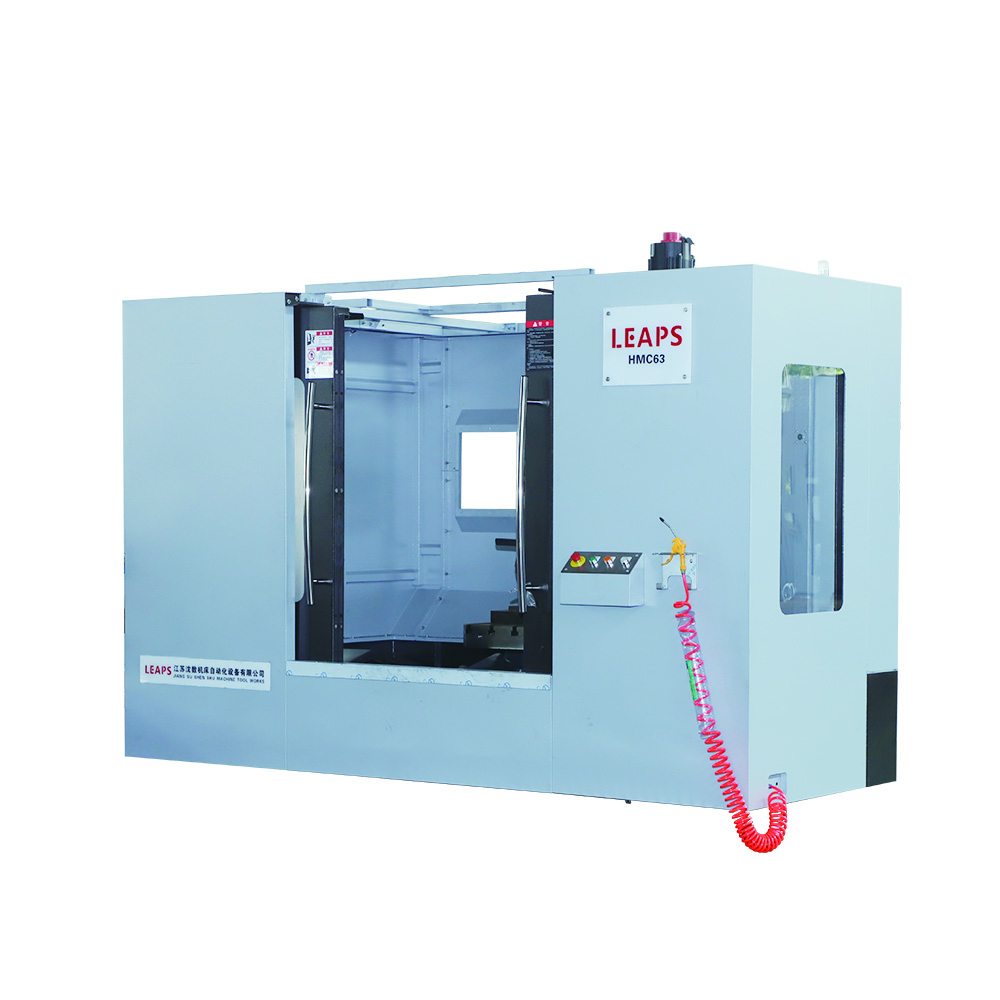

HMC63
HMC63
HMC卧加介绍：
公司通过近几年对电机行业与盘类行业的深入了解，设计研发并制造出适合电机行业使用的先进设备及先进工艺，在工艺方面的优化上也有效的减少了无效搬运。80-355规格机座也可以实现一次装夹完成铣钻攻全序加工。解决了招工难，招技术型操作工更难的现状，同时也大大的提高了工件的加工精度和一致性，真正的做到了体质增效、绿色制造！
主要技术参数
| 项目 | 单位 | 规格 | 备注 | |||
| 工作台 | 工作台尺寸 | mm | 630×700 | |||
| 工作台承重 | Kg | 950 | ||||
| T型槽宽度 | mm | 5×22×125 | ||||
| 工作台数量 | 1 | |||||
| 加工范围 | 立柱最大行程——X轴 | mm | 1050 | |||
| 主轴箱最大行程——Y轴 | mm | 850 | ||||
| 工作台最大行程——Z轴 | mm | 900 | ||||
| 工作台回转——B轴 | 1°×360（选配0.001°） | |||||
| 被加工工件最大回转直径 | mm | Φ1380 | ||||
| 主轴端面至工作台中心距离 | 最大 | mm | 1070 | |||
| 最小 | mm | 170 | ||||
| 主轴中心到工作台面距离 | 最大 | mm | 970 | |||
| 最小 | mm | 120 | ||||
| 主轴 | 锥孔 (7:24) | BT40 | ||||
| 前轴承内径 | mm | Ф70 | ||||
| 转数范围(无级) | r/min | 10-10000 | ||||
| 最大输出扭矩 | N·m | 140/165（30min） | ||||
| 主轴电机功率 | Kw | 22/26（30min） | ||||
| 主轴轴向最大抗力 | N | 10000 | ||||
| 进给 | 切削进给速度范围 | X、Y、Z | mm/min | 1-10000 | ||
| 快速移动 | X、Y、Z轴 | m/min | 36（按导程12mm计算） | |||
| 刀库及自动换刀装置 | 刀库容量 | 把 | 32 | |||
| 选刀方式 | 随机 | |||||
| 刀具最大重量 | Kg | 8 | ||||
| 刀具最大长度 | mm | 300 | ||||
| 刀具最大直径 | mm | φ78（相邻刀套空位时φ150） | ||||
| 换刀时间（T-T） | S | 4 | ||||
| 刀柄规格 | MAS403 BT-40 | |||||
| 拉钉型号 | MAS403 BT40-I | |||||
| 各坐标轴电机功率 | X轴 | Kw | 5.5 | |||
| 轴 | ||||||
| Y轴 | 7.5 | |||||
| Z轴 | 7.5 | |||||
| B轴 | 3.6 | |||||
| 各坐标轴电机扭矩 | X轴 | N·m | 35 | |||
| Y轴 | 48 | |||||
| Z轴 | 48 | |||||
| B轴 | 11.5 | |||||
| 液压泵站 | 压力 | Mpa | 6 | |||
| 流量 | L/min | 30 | ||||
| 容积 | L | 40 | ||||
| 气源 | 压力 | Mpa | 0.4－0.6 | |||
| 流量 | L/min | 1200 | ||||
| 润滑泵 | 压力 | Mpa | 2 | |||
| 流量 | ml/min | 150 | ||||
| 主机重量 | kg | 9000 | ||||
| 电气总容量 | KVA | 45 | ||||
| 机床外形尺寸 | mm | 5293X3693X2567 | ||||
